MSteel批量打印软件

MSteel批量打印插件作为CAD设计师的高效助手，以其智能化批量处理功能在行业内广受好评。这款插件深度集成于AutoCAD环境，采用创新的打印算法，不仅能大幅提升出图效率，更能显著降低打印成本，是工程制图领域的得力工具。

其核心优势在于智能化的自动处理能力：自动匹配图纸尺寸与方向，智能配置页面参数，精准提取图框数据并按预设规则生成规范文件名，全面支持模型空间与布局空间的批量处理。这些功能让繁琐的打印工作变得轻松高效。

重要提示：使用前请确保系统已安装以下任一版本AutoCAD，否则将无法正常运行插件。

安装指南

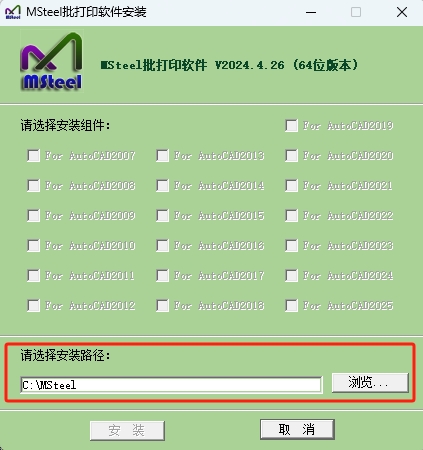

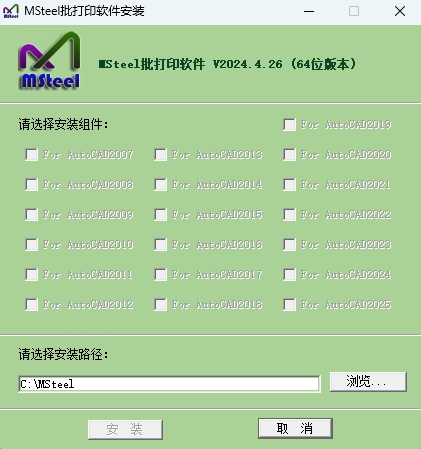

1. 下载安装包后解压，运行"SetUp.exe"启动安装程序；

2. 根据实际需求勾选对应的AutoCAD版本组件，点击下一步完成安装；

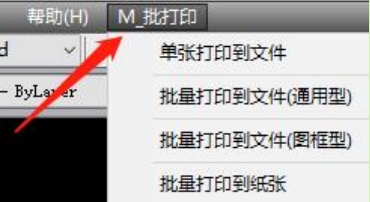

3. 安装完成后重启系统，在AutoCAD菜单栏末端即可看到新增的功能菜单。

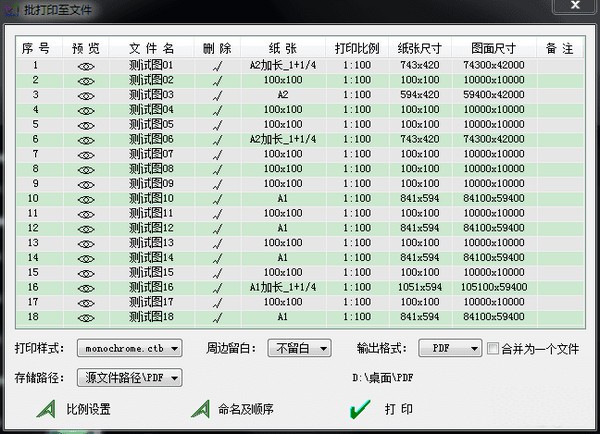

核心功能亮点

1. 开箱即用，零配置快速上手

2. 支持多种输出格式：PDF/DWF/JPG/PNG及实体打印

3. PDF输出可选择分页或合并模式

4. 图像输出支持自定义背景色设置

5. 智能识别图纸方向与尺寸

6. 支持按规则自动生成规范文件名

7. 自动提取图框信息并应用于文件命名

8. 全面覆盖模型与布局空间处理

9. 批量编辑图框版本信息与日期

10. 基于图框信息自动生成项目目录

操作指南

单文件输出功能

用途：将选定区域输出为独立文件

操作步骤：

按Tab键切换选择模式（两点框选/图形选取）

输入S进入设置界面，配置打印样式、文件格式、输出比例等参数

比例说明：输出尺寸=图纸尺寸×比例系数。例如选择50000×10000范围，1:100比例将输出500×100mm文件。

签名处理：自动识别并处理图纸签名区域

存储选项：默认暂存临时文件夹供预览，确认后转存；也可直接指定输出路径

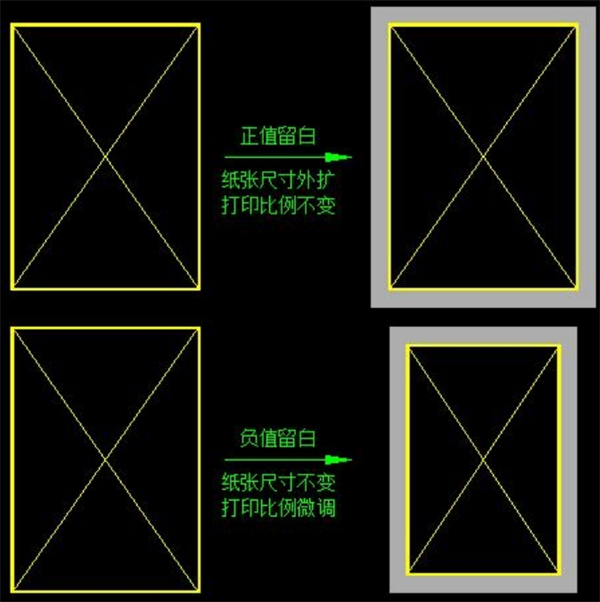

边距控制：正值为等比例留白，负值为调整比例留白

常见问题解决方案

1. 版本过期提示

本软件为免费版本但设有时效限制。过期后请下载新版覆盖安装，或通过"关于"菜单中的网络时间同步功能重置时限。

2. 输出异常排查

可能原因包括：系统加密软件干扰/AutoCAD打印驱动缺失。建议联系技术支持获取专业解决方案。

3. 边距设置建议

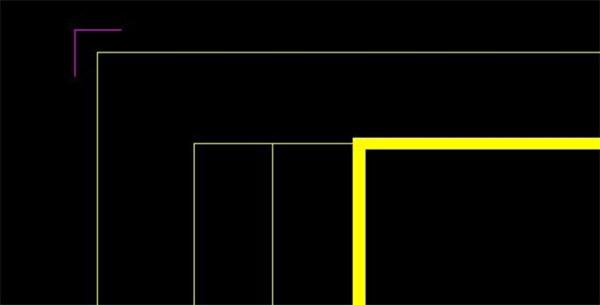

推荐采用图框内缩2mm的设计方案，替代软件边距设置，可确保打印比例精确性。

4. 输出颜色异常

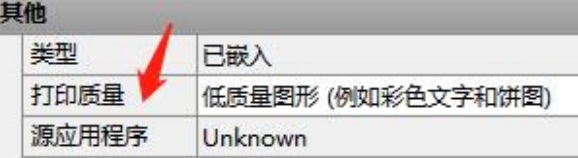

检查表格属性中的"打印质量"设置，避免使用单色模式。

5. 内容缺失处理

检查对象图层属性（避免使用def_points等非打印层）及颜色值（避免纯白色）。

6. 图像输出优化

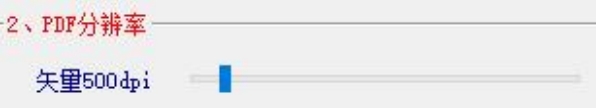

调整矢量分辨率（建议150-300dpi）并检查图像输出尺寸设置。

7. 字体异常处理

补充缺失字体文件至AutoCAD的Fonts目录，重启CAD即可恢复显示。

8. 高级问题处理

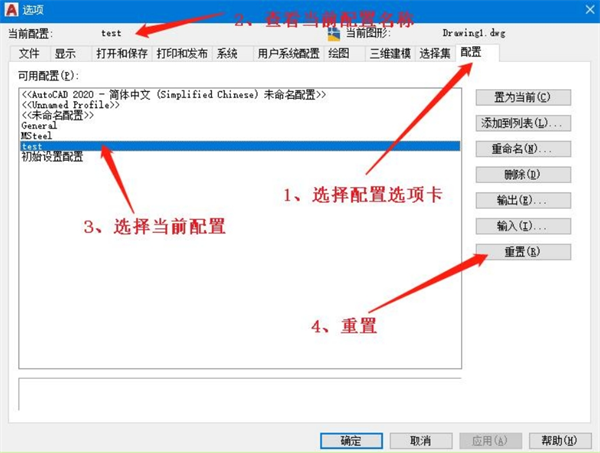

对于PDF合并失败、对话框异常等复杂问题，建议尝试修复DWG文件或重置CAD配置参数。
