Cacti(网络流量监测)

Cacti 是一款基于 PHP、MySQL、SNMP 和 RRDTool 的网络流量监测与图形分析工具。它的名字在英文中就是“仙人掌”的意思。软件通过 snmpget 采集数据，再交给 RRDTool 绘制成图表，用户不需要去研究 RRDTool 那些复杂的参数就能上手。Cacti 自带完善的数据管理和用户管理机制，可以精确控制每个用户能查看的树状结构、主机以及任意一张图，还支持与 LDAP 对接完成身份验证，模板也可以自行添加。

图形绘制能力

1、 每张图里都可以选用 CDEFs，或者从 Cacti 的数据源中定义数量不受限制的图形项目

2、 GPRINT 图项目区、栈以及 LINE [1-3] 支持自动分组，方便快速重新调整排列顺序

3、 提供自动填充支持，保证图例文本行能够完整显示

4、 CDEF 内置的 RRDTool 数学函数，图形数据可以被灵活处理，这些 CDEF 函数既能在 Cacti 中定义，也能在所有曲线图里全局调用

5、 可用的 RRDTool 图形项目类型包括区、STACK、LINE [1-3]、GPRINT、COMMENT、VRULE 和 HRULE

数据源与采集机制

- 利用 RRDTool 的“创建”和“更新”功能来生成数据源，每个数据源都能用于收集本地或远程数据，并放置到图表上

- 支持带有多个数据源的 RRD 文件，RRD 文件可以存放在本地文件系统的任意位置

- 循环赛归档（RRA）设置允许用户自定义采集数据的时间跨度，并能以不同的数据量进行存储

- 内置“数据输入”机制，用户可定义自定义脚本用于采集数据，每个脚本可以包含每个数据源必须使用的参数，比如 IP 地址

- 原生支持 SNMP，可使用 PHP-SNMP、UCD-SNMP 或 net-snmp

- 能够通过 SNMP 或索引脚本来检索数据，例如填充 IP 接口列表或服务器上安装的分区列表

- 集成图形模板后，可以做到一键为主机创建图表

- 基于 PHP 的轮询执行脚本负责获取 SNMP 数据并更新 RRD 文件

模板体系

- 图形模板把常见的图形组合成模板，正常曲线图中的每个字段都可以按模板或按单张图来指定

- 数据源模板将通用的数据源类型组合在一起，正常数据源中的每个字段同样可以按模板或按单个数据源来指定

- 主机模板由一组图形和数据源模板构成，用来定义常见的主机类型

- 创建主机之后，主机会自动套用模板中的属性

图表查看方式

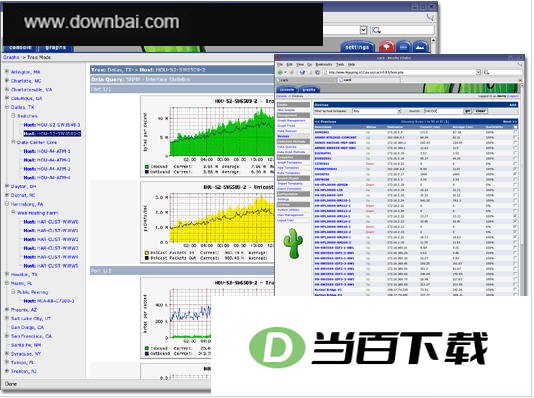

1、 树视图允许用户创建“图形层次结构”，并把图表放置到树上，这是管理大量图表的简便方法

2、 列表视图把大量图表列成一份名单，用户可以通过链接跳转到实际图形，每个图形都有自己的标题

3、 预览视图以大型名单格式展示所有图形，这也是 RRDTool/MRTG 的 14all CGI 脚本默认采用的视图

用户与权限管理

- 基于用户的管理模式，管理员可以创建 Cacti 接口的用户，并分配不同级别的权限

- 权限可以针对每个用户的每张图分别指定，让 Cacti 适合需要协作的场合

- 每个用户都能保留自己不同的图形观看偏好设置
