PCB设计工具(DesignSpark PCB)

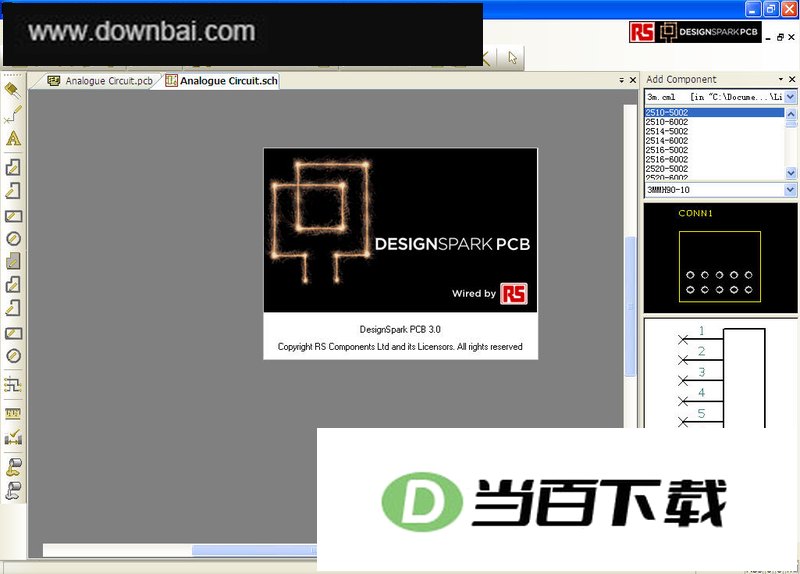

DesignSpark PCB 是 RS Components 推出的一款免费正版 PCB 设计工具，主要面向电子工程师和爱好者。它把原理图绘制和印刷电路板布局这两项核心工作整合在一起，还能对接业界标准的 Spice 模拟器做电路仿真。软件内置线路阻抗计算器，也能生成三维视图，让设计者以更直观的方式检查自己的 PCB 方案。对于想从零开始做板子、又不想在软件授权上花钱的人来说，它提供了一个相对完整的入口。

从原理图到三维预览的完整流程

1、 原理图完成后，点击“Convert to PCB…”按钮即可转入 PCB 设计环节

2、 进入 PCB 后可以随时启动自动布线（autorouting），让工具处理走线连接

3、 布线结束后，用 3D 形式观看模拟成品，检查元件排布和板面效果

4、 全 3D 设置菜单支持任意角度、任意时刻查看设计，方便从不同视角确认细节

5、 之后可把设计图以 2D 形式输出为 PCB 布局等文件，用于后续制造

文件格式与制造输出

- 支持 Gerber（扩充）输出，设计者能根据制造方要求选择输出格式

- 可导出 excellon plots，用于钻孔数据交换

- 支持 DXF（图形交换格式）的导入和输出，方便与结构设计环节对接

- 提供 IDF（中间数据格式）输出，用于三维数据交换

- 具备自动路由器、设计规则检查，以及导入设计和 Eagle 设计文件及库的能力，Eagle 汇入的具体用法可查阅对应使用说明书

元件库与建库辅助

- 自带全面标准部件库，可按需要修改、复制或附加元件

- 先进的 New Part Creation Wizards 能帮助用户从草稿开始设计新部件

- 也可以利用标准符号及器件封装来创建新部件，降低建库门槛

- 软件鼓励用户分享自己的设计、资料库和小贴士，让其他用户从经验中受益

无限制的设计容量

1、 每个项目允许无限的示意图表，不用为图纸数量担心

2、 设计版面能容纳面积达一米平方的电路板

3、 层数、针数和组件数量均无限制，适合规模较大的项目

4、 资料库全面且可扩展，为日常使用带来不少方便

5、 可随时生成材料报告账单，并会提供 RS 订单编号

输出格式与 SketchUp 协作注意点

- 用 DesignSpark PCB 可以把 PCB layout 以 PDF 或 IDF 形式制成文件

- SketchUp 并不支持 IDF 格式文件，无法直接打开

- COLLADA 格式文件可以在 SketchUp 内使用

- 如果打算把文件放到 SketchUp 里做 3D 设计，需要先用 PCB Converter 把 IDF 格式转换为 COLLADA 格式
