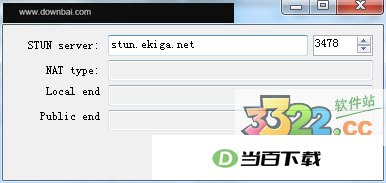

NAT类型测试工具

NAT类型测试工具是一款用于检测本机或对端NAT类型的免费工具，公开STUN服务器完成判断。它免安装、体积小，运行时不占用多少内存，操作门槛很低。当SIP终端使用私有IP地址时，往往需要配置STUN服务器，这款工具就能派上用场。测试中stunserver.org的表现正常，可以直接选用。

核心功能与适用场景

1、 主要用途是检查判断自己或对方的NAT类型，帮助定位网络连接问题

2、 公开的免费STUN服务器完成检测，无需自建服务端

3、 SIP终端在使用私有IP地址时，可能需要配置STUN服务器，此工具可辅助验证

4、 程序为绿色版，无需安装，不占内存空间，使用简单方便

可用的公开STUN服务器

- stunserver.org，测试结果正常，可优先使用

- stun.fwdnet.net:3478

- stun.ekiga.net

- stun01.sipphone.com，无DNS SRV记录

- stun.softjoys.com，无DNS SRV记录

- stun.voipbuster.com，无DNS SRV记录

- stun.voxgratia.org，无DNS SRV记录

- stun.xten.com

- stun.sipgate.net:10000

- stun.softjoys.com:3478

四种NAT类型说明

- 考虑到UDP的无状态特性，针对它的NAT实现大致分为Full Cone、Restricted Cone、Port Restricted Cone和Symmetric NAT四种

- 对TCP协议而言，目前NAT中的实现基本一致，差异不大，因为TCP本身面向连接，不必考虑无状态带来的复杂性

- Full Cone NAT：同一内部Tuple X的请求都被转换到同一个外部Tuple Y，请求是否来自同一应用或多个应用；X-Y映射建立后，任意外部主机都能随时把Y中的地址和端口作为目标，向内部主机发送UDP报文，对外部来源没有限制，简单但安全性偏低

- Restricted Cone NAT：Full Cone的受限版本，同一内部Tuple X的请求同样被转换到同一外部Tuple Y；区别在于只有内部主机曾向外部主机（假设IP为Z）发送过报文后，外部主机才能以Y中的信息为目标向内部主机发送UDP请求，NAT只转发来自当前已知外部主机的UDP报文，保障了外部请求来源的安全

- Port Restricted Cone NAT：Restricted Cone NAT的进一步受限版，只有内部主机曾向外部主机（假设IP为Z、端口为P）发送过报文后，外部主机才能以Y中的信息为目标向内部主机发送UDP报文，且请求报文的源端口必须为P，对外部报文来源的限制更强，比Restricted Cone更安全

- Symmetric NAT：比所有Cone NAT都更灵活的转换方式；Cone NAT中内部Tuple与外部Tuple的映射关系独立于内部主机发出的UDP报文中的目标地址及端口，即与目标Tuple无关；Symmetric NAT中目标Tuple是NAT设备建立转换关系的重要考量，只有来自同一内部Tuple且针对同一目标Tuple的请求才被转换到同一外部Tuple，否则NAT会分配一个新映射

检测前提与第一步：UDP通信能力

1、 前提条件：有一个公网Server并绑定两个公网IP（IP-1、IP-2），Server在（IP-1,Port-1）和（IP-2,Port-2）上做UDP监听，并根据客户端要求进行应答

2、 第一步检测客户端是否有能力进行UDP通信以及是否位于NAT后

3、 客户端建立UDP socket，向服务器的（IP-1,Port-1）发送数据包，要求服务器返回客户端的IP和Port

4、 发送请求后立即开始接收数据包，设置socketTimeout（300ms），防止无限堵塞，重复这个过程若干次

5、 如果每次都超时、无法收到服务器回应，说明客户端无法进行UDP通信，可能是防火墙或NAT阻止了UDP通信，这样的客户端不能P2P，检测停止

6、 当客户端能收到服务器回应时，把服务器返回的客户端（IP,Port）与该socket的（LocalIP,LocalPort）比较；如果完全相同，说明客户端不在NAT后，具有公网IP，可以直接监听UDP端口接收数据通信，检测停止；否则客户端在NAT后，需要继续做进一步的NAT类型检测

第二至第四步：逐步判定NAT类型

- 第二步检测是否为Full Cone NAT：客户端建立UDP socket，向服务器的（IP-1,Port-1）发送数据包，要求服务器用另一对（IP-2,Port-2）响应客户端；发送后立即接收数据包，设置socketTimeout（300ms），重复若干次

- 如果每次都超时、无法收到回应，说明不是Full Cone NAT，具体类型待下一步检测；如果能收到服务器从（IP-2,Port-2）返回的应答UDP包，说明是Full Cone NAT，这样的客户端能进行UDP-P2P通信，检测停止

- 第三步检测是否为Symmetric NAT：客户端建立UDP socket，向服务器的（IP-1,Port-1）发送数据包，要求服务器返回客户端的IP和Port；发送后立即接收数据包，设置socketTimeout（300ms），重复直到收到回应（一定能收到，因为第一步已保证该客户端可进行UDP通信）

- 用同样方法，用一个socket向服务器的（IP-2,Port-2）发送数据包，要求服务器返回客户端的IP和Port

- 比较上面两个过程从服务器返回的客户端（IP,Port）：如果两个过程返回的（IP,Port）有一对不同，说明客户端为Symmetric NAT，这样的客户端无法进行UDP-P2P通信，检测停止；否则是Restricted Cone NAT，是否为Port Restricted Cone NAT待下一步检测

- 第四步检测是Restricted Cone NAT还是Port Restricted Cone NAT：客户端建立UDP socket，向服务器的（IP-1,Port-1）发送数据包，要求服务器用IP-1和一个不同于Port-1的端口发送UDP数据包响应客户端；发送后立即开始接收数据包，设置socketTimeout（300ms），重复若干次

- 如果每次都超时、无法收到服务器回应，说明客户端是一个Port Restricted Cone NAT
