proteus8.0官方版是一款在单片机领域广受认可的设计与仿真工具，面向单片机教学和开发应用的技术人员。它把原理图绘制、代码调试、单片机与外围电路协同仿真以及PCB设计整合到同一个环境里，切换顺畅，能支撑从概念到产品的完整流程。相比早期版本，这一版带来了新的平台和一批新增功能，新的应用程序框架让很多以前难以实现甚至做不了的事情变得可行。软件内置设计规则管理器，允许按照单片机的模拟需求为PCB特定区域设定电路板约束规则，也支持导入网上的单片机部件文件和原理图符号，方便搭建更复杂的仿真项目。

功能特性与版本变化

1、 该版本提供了新的平台以及许多新增功能，新的应用程序框架使以前版本中极难或不可能实现的重要功能得以带出

2、 软件覆盖从原理图绘制、代码调试到单片机与外围电路协同仿真，并可一键切换到PCB，形成从概念到产品的完整设计流程

3、 内置设计规则管理器，用户可根据单片机的模拟需求，自定义适用于PCB特定区域的电路板约束规则

4、 支持导入从网上下载的单片机部件文件，满足更复杂的模拟仿真需要，同时也支持导入原理图符号，提升设计人员的工作效率

5、 整体操作门槛不高，新手用户也能较快上手使用

器件搜索与原理图搭建

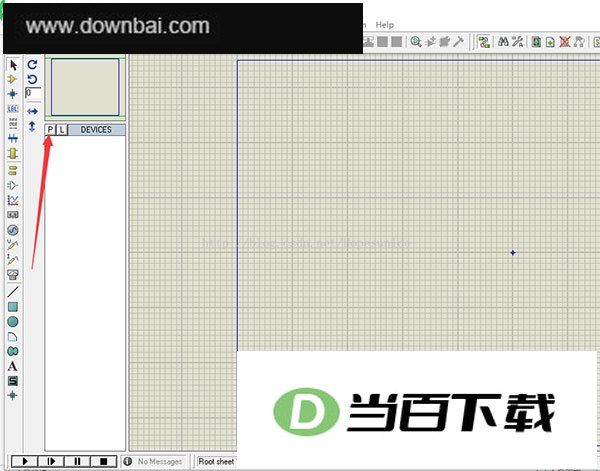

- 打开软件后进入主界面，点击P按钮开始查找所需器件

- 弹出的界面中，在指定位置输入关键词即可搜索器件，搜索词通常是器件的英文简称；如果记不住，可以网络查询该器件在Proteus中的搜索词

- 以发光二极管为例，输入LED进行搜索，在结果中选择带颜色后缀的那个即可

- 找到器件后双击它，该器件就会加入器件栏；此时不必退出搜索界面，可以继续搜索其他器件

- 电阻可搜索RES，电池可搜索Battery，这些器件在原理图中双击后都能调整大小

- 搜索完成后退出器件搜索界面，回到初始界面，在器件栏点击器件，再在右侧原理图合适位置单击左键放置

- 鼠标滚轮可以放大或缩小原理图，按此方式即可搭好一幅原理图

仿真查看与新建工程

- 原理图搭建完成后，点击仿真按钮即可查看效果，例如发光二极管会点亮

- 新建工程时，打开界面点击File，再点New Project，也可以直接点击界面上的对应入口

- 需要更改文件存放路径，建议把路径与软件安装文件夹放在一起，并事先在软件安装文件夹里新建一个用于存放文件的文件夹

- 之后一直点击Next直到结束，最后就会出现可以操作的页面

常用快捷键速查

1、 F8：全部显示当前工作区

2、 F6：以鼠标为中心放大

3、 F7：以鼠标为中心缩小

4、 G：栅格开关

5、 Ctrl+F1：栅格宽度设为0.1mm，在PCB设计中很有用

6、 F2：显示栅格为0.5mm，在PCB设计中很有用

7、 F3：显示栅格为1mm，在PCB设计中很有用

8、 F4：显示栅格为2.5mm，在PCB设计中很有用

9、 Ctrl+s：打开或关闭磁吸，磁吸用于对准引脚等位置

10、 x：打开或关闭定位坐标，显示一个大十字射线

11、 m：在mm和th之间切换显示单位，切换结果在右下角显示

12、 o：重新设置原点，将鼠标指向的点设为原点
