先闻CAD工具箱是一款面向钢结构行业的AutoCAD辅助插件，版本为v1.0。它把钢结构深化过程中经常用到的操作集中到一起，涵盖门刚拆图、曲面展开、网架辅助、详图清单以及3D3S管桁架绘图等模块。软件支持AutoCAD 2010至2013，安装包按32位和64位系统分开，用户双击对应程序即可完成安装。对于日常需要处理钢构图纸的设计人员来说，这套工具能省去不少重复劳动。
1、 先确认电脑上AutoCAD的位数：32位CAD对应“32位_x86”文件夹里的安装程序，64位CAD对应“64位_x64”文件夹里的安装程序
2、 安装过程需要管理员权限，权限不足可能导致安装失败，或者装好后打开CAD时工具箱无法正常加载
3、 卸载方式比较直接：再次运行同一个安装程序，就可以把先闻CAD工具箱移除
- 提供钢结构常用节点图、常用符号、焊缝标注、钢梁简化绘制以及相贯线绘制等绘图工具
- 辅助工具把CAD里零散的操作整理成简单指令、例如Z坐标归零、曲线分段、节点图缩放、合并线段相近端点
- 显示与隐藏工具支持按部分、图层、颜色、线型或类型来控制图形可见性、复杂图纸中找目标更方便
- 图层处理工具在保留CAD原有图层功能的基础上，把操作步骤做了简化
- 拆图分类覆盖门式刚架的主构件和次构件，模块中的主要参数可以由用户自行定义
- 调整数据时图纸会同步变化，方便边改边看；构件图生成后，不规则板会自动拆分并标出损耗范围
- 尺寸标注和剖视图可以自动绘制，零件也会自动编号、统计数量，相同零件自动归并
- 材料表信息包括零件规格、长度、材质等、程序还能计算单重、总重和表面积
- 数据输入完成后即可生成详图，出图比例由用户选择，最终在CAD中完成出图
1、 曲面展开支持按路径生成三角形网格曲面，断面可以垂直于曲线切线方向，也可以统一垂直于大地
2、 用户可以输入宽度方向和长度方向的三角形数量，还能选取线模来模拟空间曲面板
3、 三角网格生成后可以迭代计算、展开为平面网格，再提取外轮廓复制得到下料板形状
4、 空间三角网格上的控制点编号可以输出三维坐标，并汇总成表格

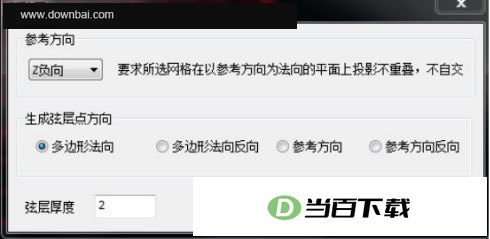

5、 网架辅助建模包含已知弦生成其他层、线段双向延伸、线段连接端点、连两弦层间腹杆等工具、方便从单层网格生成双层结构或还原线模型
6、 网架材料表修改工具支持对选定数值批量增减、乘以系数、删除指定列以及对表格数值求和
7、 网架分片加工工具用于大型网架的分片处理，便于分片加工和分片安装；螺栓球角度累加工具则按球加工习惯对水平角进行累加输出
- 材料清单可以输入零件编号、名称、规格、长度、材质、数量等参数、由程序计算重量和表面积并绘制到图纸、也能另存为外部文件
- 清单生成支持导入外部料单文件，输出制作清单、发货清单和材料清单；清单汇总可以直接选择图纸中多个材料表合并生成
- 编辑清单能把图纸中的材料表读入软件界面进行修改；零件编号可以同步输入各项参数，并读取单个或多个编号形成材料清单
- 3D3S管桁架绘图模块主要加载3d3s-ver10生成的数据模型文件（txt），加载后CAD中会自动绘出模型
- 模型校核工具用来比较3D3S中的模型与本软件生成的模型，也能查询模型中杆件及节点编号
- 绘图单元工具由用户选择模型中需要绘制的部分、配合绘制选定单元使用、可在新建dwg文件中指定插入点、软件自动绘出杆件编号、节点编号、杆件长度、节点坐标以及材料表
