CADtools插件

CADtools插件作为Adobe Illustrator的工程制图神器，全称为"Hot Door CADtools"，专为2021-2024版本AI用户打造。这个包含92个专业工具的插件包，彻底改变了传统矢量绘图的繁琐流程。最新版本新增的缩放线、路径重复、波浪工具等功能，配合直观的红点点击指引，让设计过程如同搭积木般简单。更令人惊喜的是，它还内置了海量建筑、人物、景观矢量符号库，智能适配图层比例，堪称设计师的效率倍增器。

核心优势

1、智能工具集成

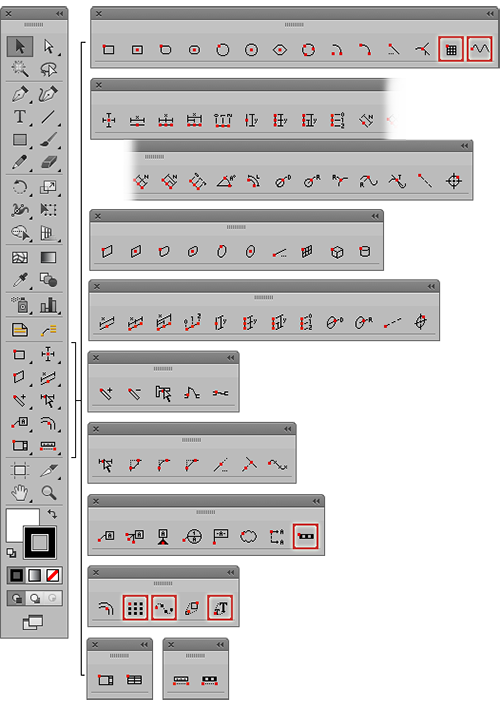

插件在AI工具栏新增10个功能组，92个工具通过颜色提示操作步骤。独创的缩放类型工具和波形生成器，让特殊效果制作变得轻而易举。

2、动态比例系统

支持建筑/工程多级缩放，比例计算器能自动换算不同单位。特别适合需要多尺度展示的施工图纸设计。

3、三维建模突破

通过轴测投影面板，用平面工具就能创建3D立体效果。独有的等轴测尺寸标注，让立体标注不再头疼。

惊艳功能

1、建筑构件库

门窗墙体智能生成系统，参数化调节厚度/高度，比传统CAD更直观。配套的家具符号库支持一键拖拽布置。

2、动态标注引擎

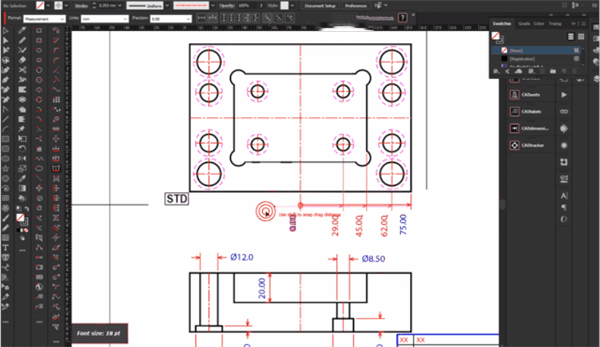

尺寸标注自动关联图形，修改设计时标注实时更新。独特的跨度标注工具，完美解决UX设计中的标注难题。

3、工程计算集成

内置6类专业计算器，可直接将计算结果转化为设计参数。面积周长测量支持多路径复合计算。

操作秘籍

1、快速启动技巧

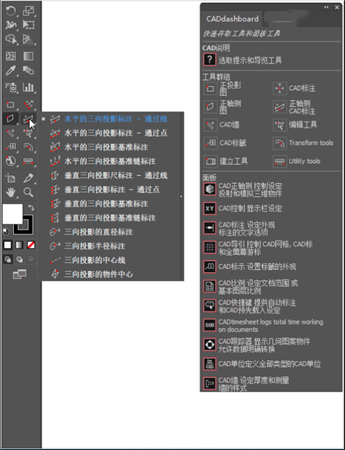

所有工具与AI原生界面无缝融合，按F1键调出情景式帮助面板，每个工具都配有视频教程演示。

2、标注效率提升

使用Q键调出快速标注面板，支持连续标注模式。圆心标记可自动识别弧形路径，直径标注带智能引线避让。

3、资源库妙用

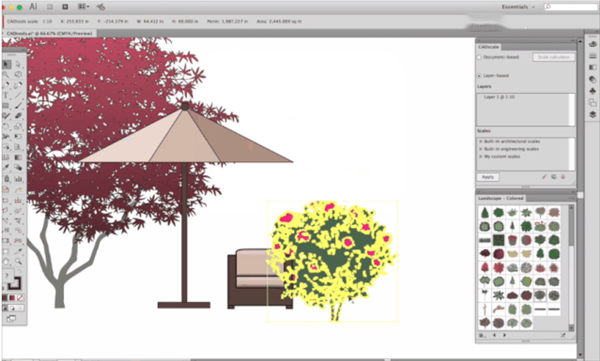

景观符号库包含200+可编辑树形，人物库提供10种比例风格。所有素材自动匹配当前文档色彩模式。

避坑指南

1、关闭自动更新

在AI首选项→CAD预设中取消"自动检查更新"，避免版本冲突。不同AI版本需对应特定插件版本：

CC 2021→AI25 / CC 2020→AI24 / CC 2019→AI23

2、界面优化方案

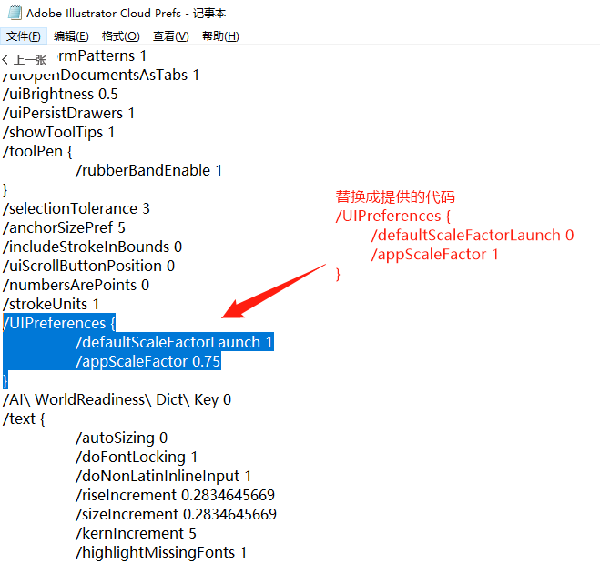

修改配置文件中/appScaleFactor参数可调整面板字体大小，建议Retina屏设置为1.5倍显示比例。

3、高级应用技巧

使用CADtracker时可开启全屏十字准星，精准捕捉锚点。墙体工具配合Shift键可快速创建弧形墙面。
