常青藤辅助工具系统

常青藤CAD辅助工具系统是一款专为工程设计人员打造的智能化绘图插件，兼容AutoCAD、中望CAD、浩辰CAD及BricsCAD等主流设计平台。该系统集成了12大类实用功能模块，包含200+个高效工具命令，从基础绘图到复杂图纸处理都能提供专业解决方案，特别针对中国工程师的使用习惯进行了深度优化。

核心功能优势

1、智能格式处理：提供实体批量居中、智能对齐、自动排列等高效排版工具，可节省80%的图纸整理时间；

2、符号库管理：内置2000+标准工程符号，支持自定义符号库，可实现参数化符号绘制与批量替换；

3、智能表格处理：具备公式计算、数据联动功能，支持与Excel/WPS双向数据交互，表格转换准确率达100%；

4、智能标注系统：支持批量标注修改、智能避让、自动对齐，标注效率提升5倍以上；

5、批量编辑工具：提供曲线阵列、智能打断、比例缩放等高级编辑功能，支持复杂图形批量处理；

6、智能信息统计：可快速统计实体数量、计算总面积、测量总长度，数据导出支持多种格式；

7、专业文本处理：包含编号生成、内容拆分、方向调整等20+文本工具，满足各种标注需求；

8、智能打印中心：支持多文件批量打印、智能图框识别、PDF/DWG多格式输出；

9、图层管理专家：提供可视化图层控制面板，支持按条件筛选、批量冻结/解冻图层；

10、智能选择系统：可通过条件组合快速筛选目标对象，选择效率提升90%；

11、显隐控制系统：支持按类型、图层等条件隐藏/显示对象，方便复杂图纸编辑；

12、环境配置管理：可保存个性化工作空间设置，支持参数云端同步；

13、全面自定义：所有命令支持快捷键设置，界面布局可自由调整，满足个性化需求。

PH坐标网格定制指南

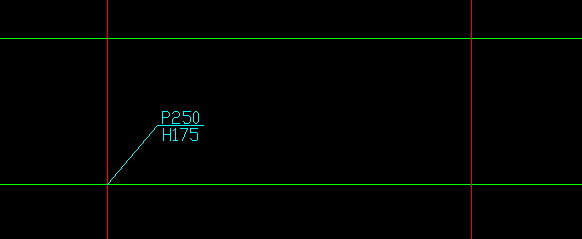

常青藤智能坐标标注系统（标注→坐标标注）提供专业级PH坐标标注方案，如图1所示，支持完全自定义坐标网格参数。下面详细介绍坐标网格的定义方法：

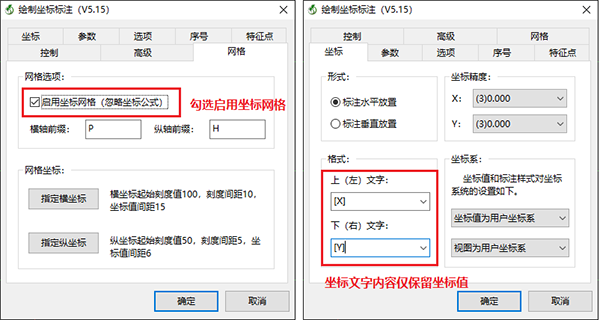

启动坐标标注命令后，输入S进入设置界面。在"坐标"选项卡中将格式设为"[X]"和"[Y]"，切换至"网格"设置页（图2），勾选"启用坐标网格"选项，输入坐标轴标识（默认PH），随后通过以下步骤完成设置：

（1）定义横坐标轴

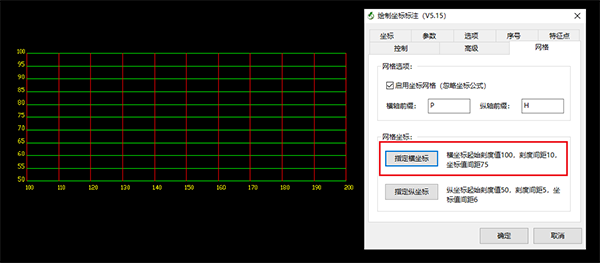

点击"指定横坐标"按钮（图2），根据提示选取X轴起点，输入基准值100；选择第二刻度点，输入值110，系统将自动计算刻度间距和标注间隔。

（2）定义纵坐标轴

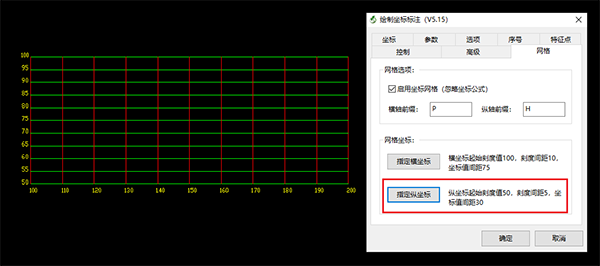

点击"指定纵坐标"按钮，选取Y轴起点输入基准值50，选择第二刻度点输入值55，系统自动完成纵坐标参数计算。

版本更新说明

v5.30版本升级

（1）新增平台适配：全面支持中望CAD2024最新版本；

（2）优化长度统计：增强曲线条件筛选功能，支持复杂线型统计；

（3）改进文本样式：修复特殊字体兼容性问题，新增用户偏好记忆功能。
