源泉CAD插件

源泉CAD插件是一款专为AutoCAD用户量身定制的高效辅助工具，主要面向建筑装饰、室内设计等领域的专业设计师。这款基于Visual LISP开发的插件通过智能化的功能设计，显著提升了CAD绘图的工作效率，让设计创作变得更加轻松流畅。

核心优势

1、完全免费的绿色软件，安装包仅15MB左右，包含完整图库和常用字体资源；

2、支持多语言环境，提供简繁中文及英文版本供用户选择；

3、独创多用户配置系统，可同时管理不同项目的工作环境；

4、智能单位转换功能，支持毫米到英寸等多种计量单位自动适配；

5、完美兼容AutoCAD原生操作习惯，无需改变原有绘图方式；

6、与天正建筑3.0版本实现门窗图块双向兼容；

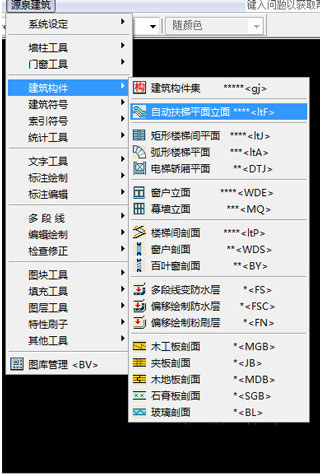

7、所有新增命令集中整合在CAD菜单末项，便于快速查找；

8、支持自定义快捷键设置，修改即时生效；

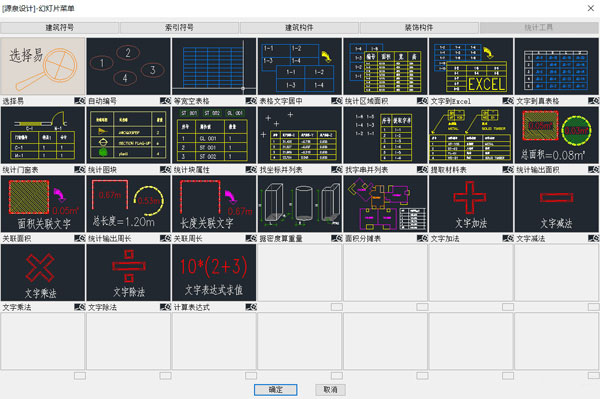

9、提供海量专业图库，包含装饰构件、建筑符号等实用资源；

10、集成ACDSee式图库管理器，操作直观便捷；

11、强化文字处理、尺寸标注等基础功能，大幅提升绘图效率；

12、内置Google Earth数据转换接口，实现CAD与实景地图的无缝对接。

快速安装指南

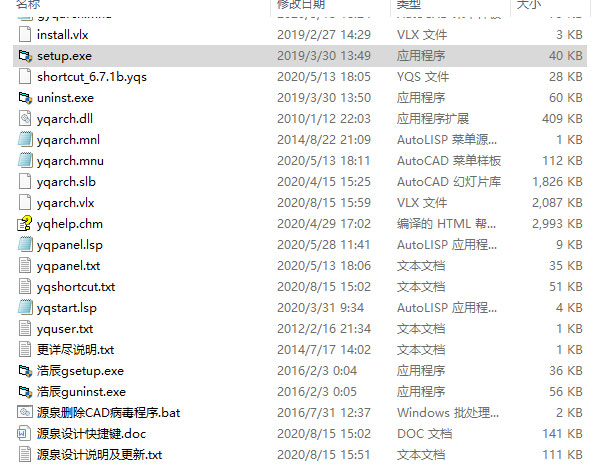

1、解压下载包后运行"Set up.exe"安装程序，如下图所示；

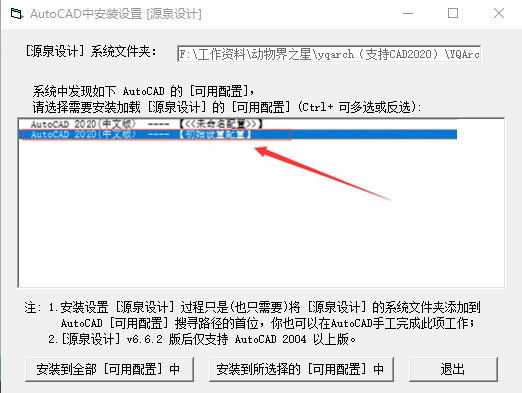

2、在安装界面选择对应的CAD版本，点击【初始设置配置】选项；

3、选择【安装到随选择的（可用配置）中】完成安装；

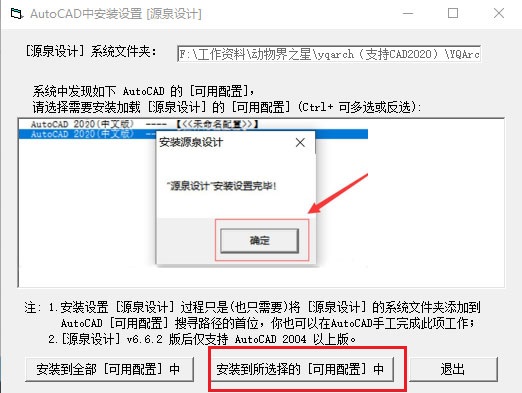

4、弹出安装成功提示后点击【确定】即可；

5、重启CAD后即可在界面中看到新增的插件功能模块。

安装提示：

如遇安装问题，可将sys目录下的install.vlx文件直接拖入CAD绘图区完成安装；

建议同时安装AutoCAD扩展工具(express tools)以获得最佳使用体验；

若启动文件冲突，可删除acad.lsp后手动将yqstart.lsp加入启动组；

天正建筑5.0-8.5版本用户可采用相同安装方式。

版本演进

v6.7.4重要更新

● 新增对AutoCAD 2022-2023全版本支持；

● 优化自动编号功能，增加图块过滤选项；

● 改进等分尺寸标注算法，采用实际测量值显示；

● 修复轻钢龙骨隔墙命令的石膏板偏移问题；

● 增强面积计算功能，兼容三维多段线数据；

● 新增图元拍平操作的拉伸方向修正选项；

● 改进衣柜绘制功能，支持固定/活动家具图层切换；

● 优化动态块属性匹配逻辑，取消同名块限制；

● 增强图案填充功能，支持多种填充模式切换；

v6.7.1功能优化

● 新增AutoCAD 2021版本适配；

● 改进门窗立面绘制功能，优化虚实线显示；

● 增强文字处理能力，支持天正文字格式转换；

● 优化批量打印功能，支持多打印配置预设；

● 改进剖面窗绘制工具，增加型材尺寸选项；

● 新增数字行偏移等实用小工具；

● 优化尺寸驱动拉伸功能，提升参数化设计体验。
