CAD计算器

CAD计算器是一款基于AutoCAD VBA环境开发的辅助工具，最初由湖北省交通规则设计院在日常设计工作中使用。它能够直接拾取CAD图纸中的文本内容，完成批量算术运算和钢筋表格的快速统计。软件完全免费，不设功能限制，也没有时间上的约束。对于经常需要在图纸中处理大量数字的设计人员来说，它能省去手工计算和反复核对的麻烦。

基础运算与点选规则

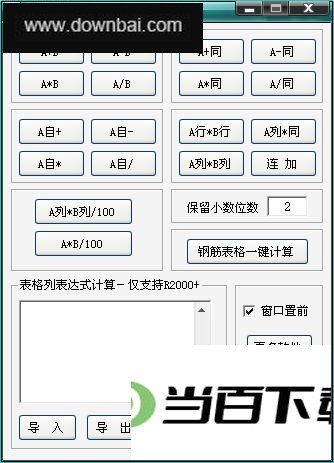

1、 支持A+B、A-B、A*B、A/B四种基本运算、以及A+同、A-同、A*同、A/同这类同值批量操作

2、 还提供A*B/100这种复合计算方式，适合处理需要换算百分比的场景

3、 当A、B和结果都包含多个数据时，只能通过点选的方式逐一指定，且三组数据的个数必须一致、顺序一一对应

行列参与的计算方式

- 支持A自+、A自-、A自*、A自/、即对同一批数据自身进行累加、累减、累乘或累除

- 支持A行*B行、A列*B列、A列*同、A列*B列/100、以及连加操作、适合按行或按列批量处理

- 当A、B和结果涉及多个数据时，可以使用CAD中任意一种选择方法，不再局限于点选

表格列表达式计算

- 用c0到c9代表一列数据，这些代号只是符号，c9并不代表第9列，具体对应哪列由程序提示后选择

- 每列数据个数需要相等、输入时c必须小写、运算符支持+、-、*、/、^、(、)、=

- 例如可以写c3=c1*c2/100，再写c4=c3*2.5，逐列建立计算关系

- 每列结果保留的小数位数，跟该列第一行数据的小数位数保持一致

操作步骤与约定

1、 以A+B为例：先启动CAD，点击A+B后界面会切换回CAD

2、 用点选方式选择第一批文本并确认，作为A；再点选第二批文本并确认，作为B，数量与A相同

3、 接着点选第三批文本并确认，作为结果，数量同样与A相同

4、 计算时第一批第1个文本加第二批第1个文本，结果写入第三批第1个文本，后续依次对应

5、 A和B代表一批文本，需要点选，操作数与结果一一对应；A行代表一行文本，插入点不在同一列的都可以视为一行，可点选也可窗口选择，程序会自动对应

钢筋表格一键计算与运行提示

- 点击钢筋表格一键计算按钮，程序会自动切换到最后打开的CAD窗口

- 用任意方法选取钢筋表格中的钢筋直径、单根长度、根数以及所在列的数据

- 程序根据直径、单根长度和根数自动算出共长和共重

- 共长和共重保留的小数位数，采用该列第一行数据的小数位数

- 如果运行时提示缺少comdlg32.ocx组件，先运行注册COMDLG32.OCX.bat即可
