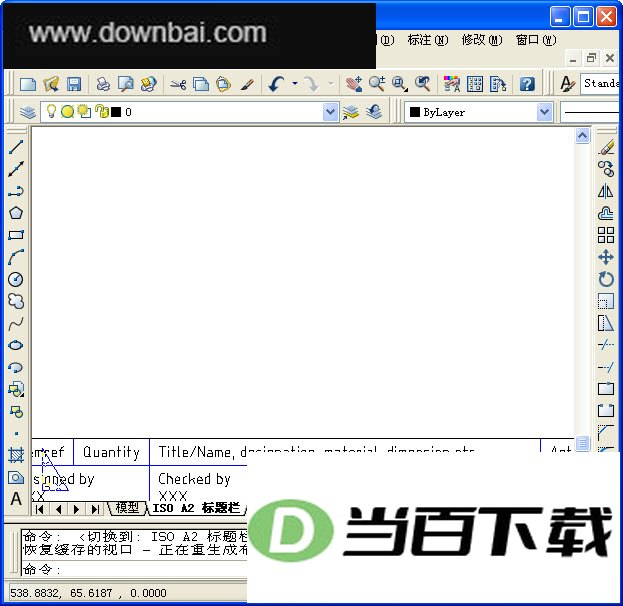

AutoCAD2004迷你版

AutoCAD 2004迷你版是一款基于Autodesk公司经典CAD软件制作的精简版本，主要面向需要基础绘图功能的用户。CAD即计算机辅助设计，AutoCAD系列在建筑、机械、测绘、电子、服装及航空航天等领域都有广泛应用。这个迷你版保留了完善的图形绘制与编辑能力，支持多种图形格式转换和数据交换，也能通过二次开发满足定制需求。安装包内附带了Autodesk Express Viewer，方便查看图形文件。

版本功能与附加组件

1、 保留了AutoCAD的核心绘图与编辑功能，可完成二维图形绘制和基本三维实体操作

2、 支持多种图形格式转换，具备较强的数据交换能力，能适应不同行业的设计需求

3、 可通过二次开发或用户定制来扩展软件功能，兼容多种硬件设备和操作平台

4、 安装目录中附带了Autodesk Express Viewer，可用于浏览相关图形文件

打印功能说明

- 此版本中“文件—打印机管理器”和“打印样式管理器”菜单项无法正常使用

- 需要添加打印机的用户，可以手动运行安装目录下的addplwiz.exe文件来完成配置

- 打印样式和打印机设置需通过该独立程序进行管理，不能在原菜单中直接操作

绘图实用技巧

1、 调整十字光标尺寸：通过options命令或Tools/Options打开系统配置对话框，在Display选项卡的Crosshair Size区域修改百分比或拖动滑块，默认值为5%，调大后便于按投影规律绘图

2、 绘制粗实线：使用lweight命令可直接在命令行输入，或通过Format/Lineweight打开对话框设置线宽，默认0.25mm，也可用滑块调整屏幕显示比例；还能在图层特性管理器中像设置颜色、线型一样设置线宽，出图时无需再调整笔宽

3、 绘制平面曲线：用Pline命令画出通过特殊点的折线，再用Pedit命令中的Fit或Spline拟合，即可得到光滑的平面曲线

4、 绘制空间曲线：用3Dpoly命令绘制三维折线，经Pedit命令的Spline拟合后，可生成光滑的空间曲线

• 5. 创建复杂三维实体：先用Solids命令建立长方体
• 圆柱
• 圆锥
• 球等基本实体
• 再通过Boolean运算中的交
• 并
• 差和干涉组合出复杂形体
• 最后用View/3D Viewpoint切换视点
• 获得不同视图投影
