CAD地形图矢量化后处理程序

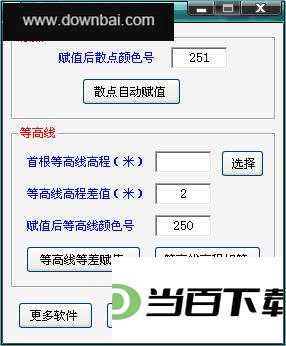

CAD地形图矢量化后处理程序是一款基于AutoCAD VBA开发的辅助工具，专门处理已经完成矢量化的地形图数据。它能够对图中的散点和等高线进行快速高程赋值，减少手工输入的工作量。使用前需要先启动AutoCAD 2000或更高版本，再运行本程序。程序通过搜索最近文本自动匹配散点高程，也支持按等差或相等方式为等高线批量赋值。

散点自动赋值操作

1、 点击散点自动赋值按钮后，程序界面会切换回AutoCAD窗口

2、 在图中选择一个或多个散点以及对应的散点文本，注意散点数量与高程文本数量必须保持一致

3、 散点对象可以是多段线、圆、圆弧、椭圆、块或圆环中的任意一种

4、 程序会在散点与散点高程之间绘制连线，并弹出对话框，根据提示选择是或否来执行后续操作

等高线等差赋值方法

- 点击等高线等差赋值按钮，界面同样会切换到AutoCAD

- 按照等高线高程的大小顺序，使用点选或Fence方式选取一根或多根等高线

- 程序会依据首根等高线的高程值和设定的等高距，对选中的多根等高线依次赋予高程

等高线高程相等赋值

- 使用点选或Fence方法选择一根或多根需要赋值的等高线；如果步骤2只选一根，步骤1可以用任意方式选择，不必按顺序

- 再用点选或Fence方法选择一根或多根与需赋值等高线高程相等的参照等高线，也可以只选一根，此时步骤1选中的所有等高线都会与这根参照线高程相同

- 确认选择后，程序会为步骤1中选中的等高线统一赋予相等的高程值
