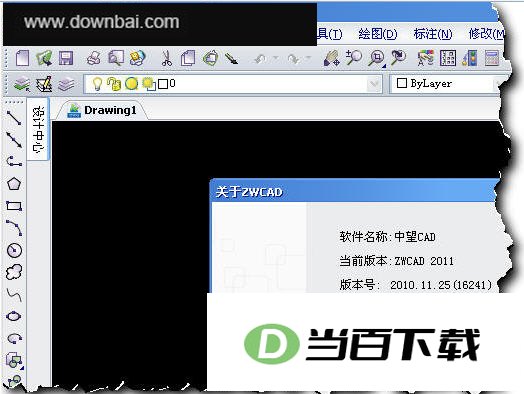

中望CAD 2011

中望CAD 2011是国产CAD平台中的代表版本，界面布局、操作方式和命令逻辑都与AutoCAD高度一致，DWG文件也能较好地兼容。它在2010年12月发布，相比旧版在运行效率和功能丰富度上都有明显进步，尤其是参数化、表格、字段等工具的加入，让日常绘图和设计修改更顺手。对于机械、建筑、造船等行业来说，这个版本还强化了三维造型能力，为后续的立体设计提供了基础支撑。

三维建模与核心运算能力

1、 中望CAD 2011专业版的三维部分使用了Spatial公司的3D ACIS模块，该模块被多家知名软件开发商和制造商采用，用于满足各类三维造型需求

2、 ACIS在全球已有数百家软件开发商和应用商基于它进行开发，Autodesk、Bentley等也在其中

3、 中望CAD专业版ACIS获得了较完善的3D建模能力，同时集成了线框、曲面和实体造型功能

4、 它支持流形和非流形拓扑，并配有较丰富的几何运算集，能够为机械、建筑、造船等行业提供基础的3D应用支持

2011版整体性能与兼容表现

- 中望CAD 2011对整体性能做了全面提升，重点放在改善用户的设计操作感受上

- 界面、操作习惯和命令方式继续与AutoCAD保持一致，文件格式也能高度兼容，方便原有用户迁移

- 在稳定性和运行速度方面，该版本保持了国内领先的水平，可作为CAD正版化的选择方案

- 2010年12月发布的2011版、从功能到性能都有较大幅度改进、并引入了参数化、表格和字段、多重引线、标注等新工具

- 原有功能也得到优化，例如捕捉功能更完善，refedit和raster image相关操作有所改进

- ZRX接口和文档的完善，让二次开发用户可以获得更全面的接口支持

参数化、表格与字段功能

- 参数化功能帮助用户通过基于设计意图的图形对象约束来完成绘图，几何约束和标注约束能建立关联几何对象之间的约束关系

- 修改图形时，参数化功能可以保持各集合对象间的特定关联以及尺寸关系

- 参数化包含几何约束、自动约束、约束栏、标注约束、删除约束、约束设置以及参数管理器等功能

- 自动约束可根据所选几何对象的特性、建立平行、水平、同心、垂直等多种几何约束

- 表格功能提供更便捷的数据显示方式，便于数据统计和分析

- 表格功能支持表格创建、表格样式、表格在位编辑、表格夹点编辑以及表格导入导出

- 字段是图形生命周期中会发生变化的可更新文字，2011版支持字段的创建和更新

- 用户可通过字段对话框创建包含字段的多行文字（MText）

- 字段类别包括命名对象（标注样式、表格样式、块、视图、图层、文字样式、线型）、打印、日期和时间、文档、链接以及其它（Diesel表达式和系统变量）等类型

多重引线、三维轮廓线与标注打断

1、 多重引线功能比引线（QLeader）增加了更多可控制项，用户可按引线箭头优先或内容优先来创建多重引线

2、 多重引线还提供“多重引线样式”设置，通过样式可在同一图形中创建不同样式的多重引线

3、 三维轮廓线用于在图纸空间中创建三维实体的轮廓图像

4、 生成的三维实体轮廓线分为可见线和隐蔽线两部分，可根据需要创建成两个匿名块并在不同图层显示，或合并在一个匿名块中在同一图层显示

5、 标注打断可在标注或尺寸线与其它实体相交处添加打断，使实体显示为一个整体

• 6. 可添加打断的标注类型包括线性标注（对齐标注和转角标注）
• 角度标注（三点角度标注和两线角度标注）
• 直径标注
• 半径标注
• 坐标标注和弧长标注

7、 可作为打断实体的对象包括标注、引线、直线、圆、椭圆、样条曲线、多线段、文字、多行文字、块（仅限于以上列表中提到的实体类型）

8、 标注打断分为自动和手动两种方式、手动方式目前支持线性标注（对齐标注和转角标注）、角度标注（三点角度和二线角度）、直径标注、半径标注

9、 使用自动方式添加的打断标注，在标注发生变化时会同时更新标注打断

PDF打印、图块扩展工具与SXF格式

1、 2011版新增PDF打印功能，支持将任意DWG文件打印为PDF文件

2、 用户只需在打印对话框中使用“添加绘图仪向导”，将PDF打印设备添加为PDF打印机，即可进行PDF打印

3、 PDF打印提供用户自定义设置，可在“PDF打印机自定义选项”对话框中进行调整

4、 PDF打印支持自定义分辨率，最大可设置为4800DPI

5、 PDF打印支持设置PDF文档属性字段，包括标题、作者、主题以及关键字

6、 PDF打印支持将图层信息保留到PDF文档中，审阅时可在PDF文档中打开或关闭原DWG文件的图层

7、 该版本PDF打印将TTF文字输出为图像，具有更高的准确性

8、 扩展工具新增图块扩展工具，包括改块线宽（CHGBWID）、改块文字角度（CHGBANG）、改块文字高度（CHGBHEI）和改块图层（CHGBLAY）五个工具

9、 改块线宽用于修改指定图块的线宽，改块文字角度用于修改指定图块的文字角度，改块文字高度用于修改指定图块的文字高度，改块图层用于修改指定图块的图层

10、 日文版本新增SXF文件格式支持，可将DWG文件和DXF文件转换为SXF文件，包括.sfc和.pc21两种格式

11、 日文版本支持DWG到SXF文件（SFC和PC21）的批量转换

12、 日文版本支持模型空间的实体转换、并支持图纸大小、图层、颜色、线型、线宽、文字字体的转换
