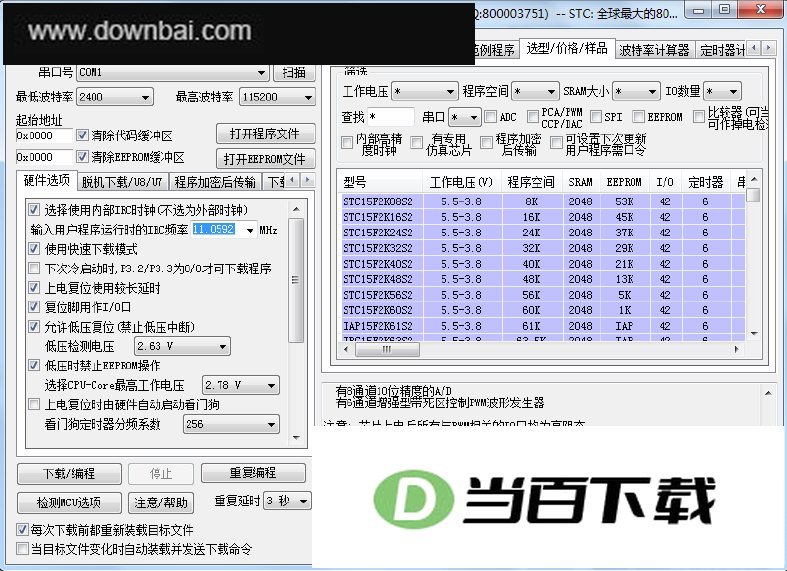

STC单片机ISP下载编程软件

STC-ISP 是专门配合 STC 系列单片机使用的下载与烧录工具，负责把编译好的程序写进芯片。它支持的型号覆盖面较广，从 STC89 系列到 12C2052、12C5410 等早期型号都能处理。这个工具在开发者圈子里用得很普遍，操作门槛不高，插上串口或 USB 设备就能开始下载。需要留意的是，STC 芯片本身并不开放 ISP 功能，早期芯片会暴露用户编程区地址，后来硬件层面做了屏蔽处理，禁止用户自行编程。如果要用 ISP 功能，必须 STC 官方提供的编程器才能完成。

软件功能与适用范围

1、 这是一款针对 STC 系列单片机设计的下载编程烧录工具

2、 可下载 STC89 系列、12C2052 系列以及 12C5410 等系列的 STC 单片机

3、 stc-isp.exe 的核心作用就是给 STC 单片机写入程序

4、 使用方式比较简便，在用户群体中普及度较高

Windows 7 下的驱动安装流程

- 打开 V6.79 版或更新版本的 STC-ISP 下载软件，程序会自动把驱动文件复制到系统相关目录

- 插入 USB 设备后，系统识别到设备会自行安装驱动，安装完毕会出现提示框

- 驱动装好后，STC-ISP 下载软件中的串口号列表会自动选中刚插入的 USB 设备，并显示设备名称为“STC USB Writer (USB1)”

- 如果 Windows 7 没有自动安装驱动，就需要手动处理驱动安装问题

下载失败时的排查方向

- 让单片机处于停电状态，先点下载按钮，再给单片机上电

- 停止下载，重新选择 RS-232 串口，并确认电缆连接正常

- 可能需要先把 P1.0 和 P1.1 短接到地

- 检查外部时钟是否没有接上

- 使用 PLCC、PQFP 转换座时，引线过长可能导致时钟不振荡，需要调整参数

- 考虑升级电脑端的 STC-ISP.exe 软件版本

- 若以上方法都无效，可能是单片机内没有 ISP 系统引导码，或者需要退回升级，也可能是 MCU 已经损坏

- 使用 USB 转 RS-232 串口线下载时，可能遇到兼容性问题，可以找相关渠道购买兼容的串口线

一次典型下载过程回放

1、 软件先尝试与 MCU 握手连接，连接失败时会给出上面提到的排查建议

2、 连接过程中会提示给 MCU 上电，随后识别出芯片型号为 STC89C51RC，固件版本号为 3.9C

3、 参数信息包括双倍速 12T/单倍速、振荡放大器增益 fullgain、下次下载 P1.0/P1.1 与下载无关、内部扩展 AUX-RAM 允许访问、下次下载用户应用程序时不擦除数据 Flash 区、用户软件启动内部看门狗后复位关看门狗

4、 内部时钟频率与外部时钟频率都显示为 11.055204M

5、 软件重新连接后，当前波特率为 57600bps，接着执行擦除应用程序区、下载、校验等步骤

6、 最终显示 Program OK、Verify OK、Encrypt OK，并给出擦除时间和下载时间

用 USB 给 STC15 烧写固件的设置

- MWbalanced 通过 USB 烧写固件时，使用的是 STC15 单片机内部时钟，频率为 33M

- 因此需要在 STC-ISP 中做对应设置，具体参考图 1

- 烧录成功后，STC-ISP 会给出操作成功的提示，参考图 2
