uml建模工具(StarUML) v7.1.0

StarUML 是一款开源免费的 UML 建模工具，安装后即可用来绘制多种标准图形。它兼容 UML 2.x 规范，能覆盖从需求分析到部署设计的常见建模场景。软件本体轻巧，但通过扩展机制可以不断补充能力。除了画图，它还提供代码与模型之间的双向转换，方便开发者维护设计文档。下面从图形支持、扩展能力、代码工程和实际操作几个方面分别说明。

支持的图形种类

1、 遵循 UML 2.x 标准、共覆盖 11 种图形：类图、对象图、用例图、组件图、部署图、复合结构图、序列图、通信图、状态图、活动图和配置图

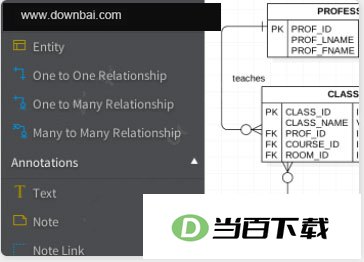

2、 可以创建实体关系图（ERD），该图采用乌鸦脚符号，在数据库建模时比陈氏符号更易读

3、 适合绘制从用例、类、序列到状态、活动、通信、模块、部署和复合结构等常见模型

扩展与显示特性

- 内置扩展管理器，可从官方扩展注册表或 GitHub 仓库查找并安装扩展

- 支持 Retina 高 DPI 显示，图表、文字和图标均保持清晰，还能导出高分辨率 PNG 和 JPEG 图像

- 允许用户添加菜单、界面、对话框、甚至定义自己的建模语言、包括元模型、符号和验证规则

- 自带多项 UML 模型验证规则，保存或打开模型文件时会异步执行检查

代码工程与文档输出

- 模型以 JSON 格式存储，配合自定义模板可以方便地生成自定义代码

- 支持 Java、C#、C++ 等主要编程语言，既能从模型生成源代码，也能通过逆向工程从代码模型

- 可读取 C++、C# 代码生成类图，帮助梳理已有项目的结构

- 生成的 HTML 文档能在多数网页浏览器中直接查看

- 导出页面时可选择纵向或横向布局、以及 B5、B4、A3、A4、Letter 等页面尺寸

- 元素文档支持 Markdown 语法编辑，并提供语法高亮和预览功能

快速编辑与格式兼容

1、 Quick Edit 中内置大量短语，可一次性创建元素和关系，例如子类、支持接口等

2、 支持 XMI、JPG、JPEG、BMP、EMF、WMF 等多种格式

3、 内置 23 种 GoF 模式以及 3 种 EJB 模式

4、 制作完成的图纸可导出为 JPG、JPEG、BMP、EMF 等常用图片格式

上手操作步骤

- 启动 StarUML，选择“Empty Project”，单击 OK 进入空白工程

- 在界面中右键单击“Untitled”，选择“Add”-“Model”，将其命名为 egg1

- 右键单击 egg1，选择“Add Diagram”-“Use Case Diagram”，创建并命名为“用例图1”的用例图

- 点击左侧工具栏中的工具，在右侧空白处单击即可画出对应图形，并可为图形命名

- 右键单击所画图形设置属性，按同样方式重复绘制即可完成整张图
