南方cass3d插件是广东南方数码科技股份有限公司开发的一款三维立体插件，以挂接方式安装到CASS（南方地形地籍成图软件）中。它能让CASS环境直接加载并浏览倾斜三维模型和点云数据，还支持在三维场景下采集、补测DLG数据。该插件适配CASS7.0、9.0、9.1、10.1、11.0等多个版本，为地形测量、地籍测绘、土方计算等工作提供3D功能支持，在工程测量和地理信息系统领域都有应用。不管是做GIS分析的专业人员，还是需要处理复杂3D建模的工程师，都能它完成三维数据的可视化与分析。
① 启动CASS，可以打开dwg数据作为底图加载

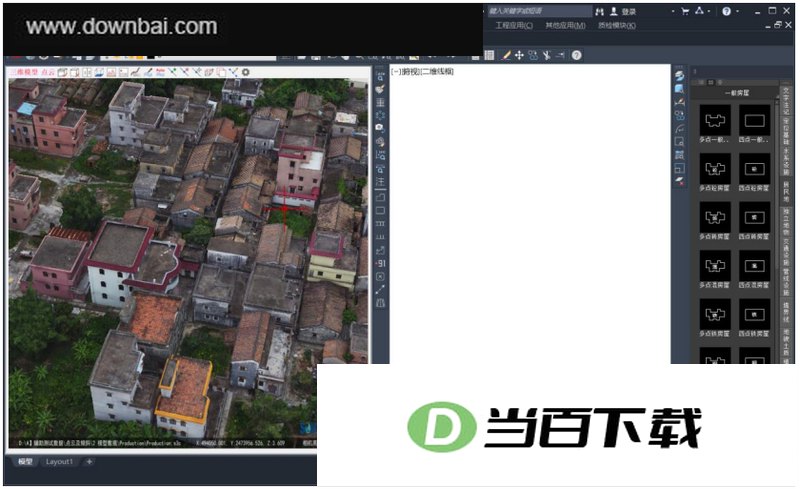

② 点击工具条上的“Open3D”图标（或在命令窗输入‘dsmload’），加载倾斜三维模型、点云数据，打开CASS_3D三维窗口
③ 点击工具条上的“同步矢量”，把二维实体同步到三维窗口中
④ 用CASS绘图工具在三维空间直接采集地物，如果已经加载了底图dwg数据，也能参照三维信息编辑、修正底图数据
⑤ 保存dwg数据
CASS平台下二、三维窗口是联动操作的，当鼠标指针位于三维窗口时：
1、缩放窗口——滑动鼠标滚轮
2、平移窗口——按住鼠标滚轮并拖动鼠标
3、旋转视角——按住鼠标左键并拖动鼠标
4、全图——双击滚轮
① 三维窗口内只能点选要素，框选操作只能在二维窗口完成
② ESC键可取消三维窗口的选择状态
③ 绘制过程中按住Ctrl键能锁定三维视口旋转状态，提升采集速度
④ 先按住Ctrl键，再按Tab键，可快速将三维模型旋转至朝向正北（注意不要同时按）
⑤ 单击Tab键，三维窗口顺时针旋转90°
三维模式下绘制地物时，部分快捷键与二维模式不同，这里以绘制房屋为例说明
选择房屋编码开始绘制，根据命令行提示可选用快捷键提高采集效率，主要介绍直角绘图W、重定向S、捕点D这三个

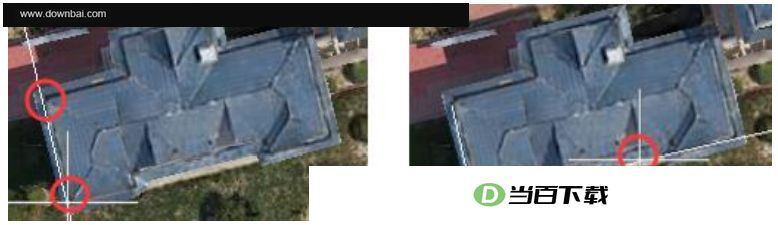

W键：进入直角绘图方式，采集两点（同一墙面上任意两点）作为首边定向，然后依次采集其它边线的单点（其它墙面任意一点）直到完成图形采集。直角绘图操作可连续进行，再按“W”键退出直角绘图方式
S键：如果相邻墙面并非垂直，可按“S”键切换为直线绘图，即每个墙面上需要采集两点用于定向，自动与其他房屋边交汇得到交点，完成房屋边线采集。直线绘图操作可连续进行，再按“S”键退出直线绘图方式
D键：按“D”键，自动采集光标所在位置处的点位

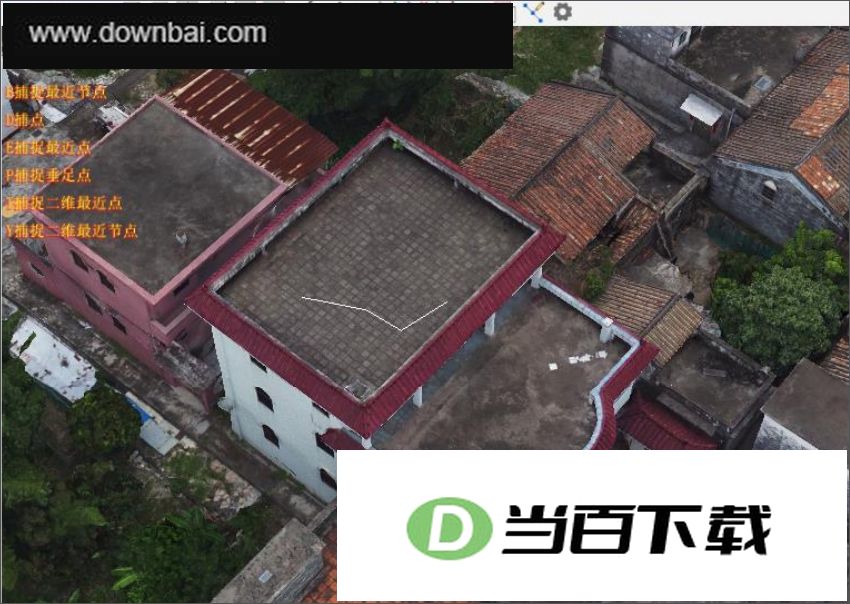

在三维窗口中进行图形绘制和编辑时，窗口左上角会提示当前可用的捕捉快捷键
CASS 3D默认的捕捉快捷键说明如下：
E键：捕捉离光标最近的线上点，包括该点的高程
B键：捕捉离光标最近的线上端点，包括该点的高程
D键：按“D”键，自动采集光标所在位置处的点位
P键：捕捉离光标最近的线上垂足点，包括该点的高程
T键：捕捉离光标最近的线上点，仅取该点的XY坐标，高程取光标点击的模型位置
Y键：捕捉离光标最近的线上端点，仅取该点的XY坐标，高程取光标点击的模型位置
支持CASS7.0、9.0、9.1、10.1、11.0等多个版本，覆盖广泛的用户群体
下载后双击安装文件，按照提示即可完成安装，不用做复杂配置
提供丰富的3D功能，满足用户在不同场景下的需求
项目团队会持续更新插件，确保与最新版CASS软件保持兼容，并不断优化功能
1、 地理信息系统(GIS)分析：在GIS项目中，3D数据的可视化和分析。CASS3D插件能帮助用户更直观地展示地形、建筑物等地理信息
2、 工程设计与规划：工程师可以使用CASS3D插件进行3D建模，辅助设计与规划工作，提高工作效率和设计精度
3、 教育与科研：教育机构和科研单位可以利用CASS3D插件进行3D数据的可视化教学和研究，提升教学和科研水平
cass3d插件是挂接安装在CASS平台上的软件，因此安装CASS_3D前需确保操作系统内已安装好CAD及CASS软件
CASS_3D运行环境如下：
AutoCAD适配版本：[32位]CAD2005-2019版本、[64位]CAD2010-2022版本
ZWCAD适配版本：[64位]CAD2020版本
CASS适配版本：CASS7.1/2008/9.2/10.1/11.0
操作系统：WIN7及以上
CASS点云模块暂不支持32位
