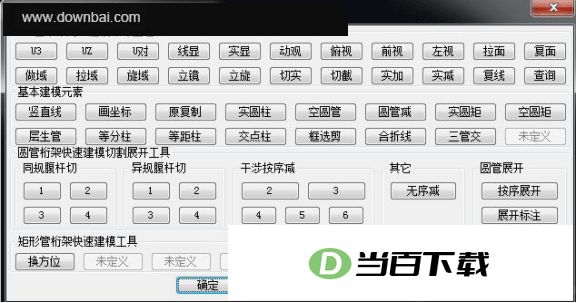

理想3V工具箱(CAD设计辅助插件) v1.90

理想3V工具箱是一款面向CAD环境的辅助插件合集，模式识别技术对图形对象进行测量和识别。它主要服务于管桁架建模场景，输入少量参数就能自动生成管桁架实体模型。生成过程中还能自动完成腹杆与主管的切口处理，即便腹杆之间存在干涉，也能自动切出切口。对于一线加工制图人员来说，这款工具从绘图加工的实际需求出发，降低了操作学习门槛，可以当作日常设计中的实用工具箱。

软件功能

1、这款工具专注于CAD环境下的三维建模辅助，把常用的立体建模指令做了系统整理，方便你快速掌握在CAD里搭建3V模型的方法。

2、只需录入少量基础参数，就能迅速完成管桁架实体的搭建；系统会自行处理腹杆与主管的切割接口，遇到腹杆相互碰撞也能自动开孔，并同步完成编号和材料清单的输出。

3、圆管的复杂切口切割和生成平面展开图，供人工打印1

用于圆管上复杂切口的切割，并能生成平面展开图，方便打印出来供人工使用。1纸样切割加工。

4、这款工具能把圆管生成的Tekla模型输出成DWG线框包络图，方便导入林克曼等设备里做切口加工。

5、每个杆件都能单独存成SAT文件，方便导入SolidWorks进行处理，并且兼容更多品牌的切割设备。

软件特色

1、 传统相贯线软件通常先建库再转换桁架，而本软件改用图形识别方式，直接对用户绘制的模型进行测量与判断，提取杆件数据。

2、 该功能可主动生成管桁架实体并进行主动切割，操作方式清晰直观，输出结果易于理解，使用起来灵活方便。

3、 这款软件从绘图与加工环节入手做了精简，让上手学习不再那么费劲，适合一线制图加工人员作为日常设计工具使用。

软件亮点

- 该工具支持Anypipe软件，通过工具箱能输出展开图，Anypipe软件可读取并据此生成加工代码。

- 这款工具运用模式识别方法对图形对象做测量与识别，用户绘制出任意形状的模型后，程序会自动分析并读取其中的杆件数据。

- 这个程序能自动管桁架实体并完成切割，操作时只需输入少量数据，既简单又省事。

- 这款设计工具箱软件从绘图加工的实际需求出发，把操作学习门槛降得很低，一线加工制图人员用起来很顺手。

- 想给管桁架做实体建模，不用再一点点手动搭，只要填几项基础参数，程序就会自动把完整的管桁架实体模型搭建出来。
